Auf dieser und den nachfolgenden Seiten gibt es Informationen zu DATV bei DB0KO.



Aufstellung der verwendeten Frequenzen ( Ausgaben, Eingaben) bei DB0KO

RX/TX QRG [MHz] Polarisation Mode Status
70cm-Eingabe 437.5 horizontal DVB-T 1 MHz aktiv
23cm-Ausgabe 1291 horizontal digital DVB.S2 aktiv
3cm-Ausgabe 10220 horizontal DVB-T 8 MHz aktiv
13cm-Eingabe 2328 horizontal analog / digital aktiv
3cm-Eingabe 10440 horizontal analog / digital aktiv
24 GHz-Eingabe 24220 horizontal analog / digital aktiv









Informationen zur 23-cm-Ausgabe von DB0KO 23.06.15 Go to top

23cm-Empfang

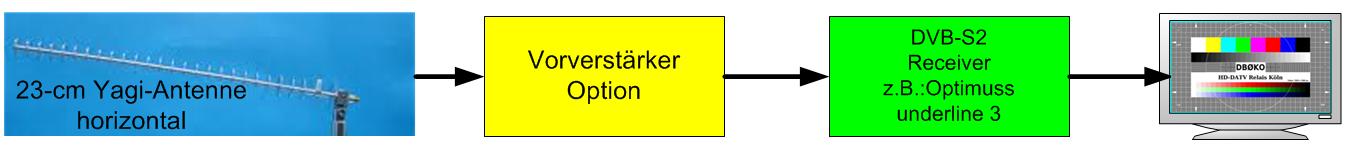

Beispiel für eine Empfangsanlage (23 cm DB0KO) (04.11.17)

Es wird ein DVB-S2-Empfänger benötigt!

QRG: 1291 MHz
Polarisation: horizontal

Mode: DVB-S2 (HD)
SR: 4167 kSps

Programm Programm-Name Video-PID Audio-PID Info
1 DB0KO_HD 257 258 aktiv

 Bei einem Suchlauf muss nur die Frequenz (1291 + LO) und die Symbolrate (4167) eingegeben werden. Den Rest machen dann die meisten SAT-RX automatisch.

Beispiel: LO =10600 MHz => Frequenz =1291 + 10600= 11891 MHz

Es sollte dann das oben aufgeführten Programm gefunden werden

Informationen zum Aufbau des Viererbildes gibt es hier

Welche Empfänger sind zum Empfang der 23cm-Ausgabe geeignet?

Hersteller
Gerätetyp
Bemerkung
ca. Preis
AVANIT SHD5 sehr einfache Bedienung
40 €
Opticum HD S60 von Pollin gemeldet DC0EV
30€
Technisat DIGIT S2 HD auch für 1080p geeignet
60€
Skymaster DXH 300 HDTV gemeldet von DL2KH
40€

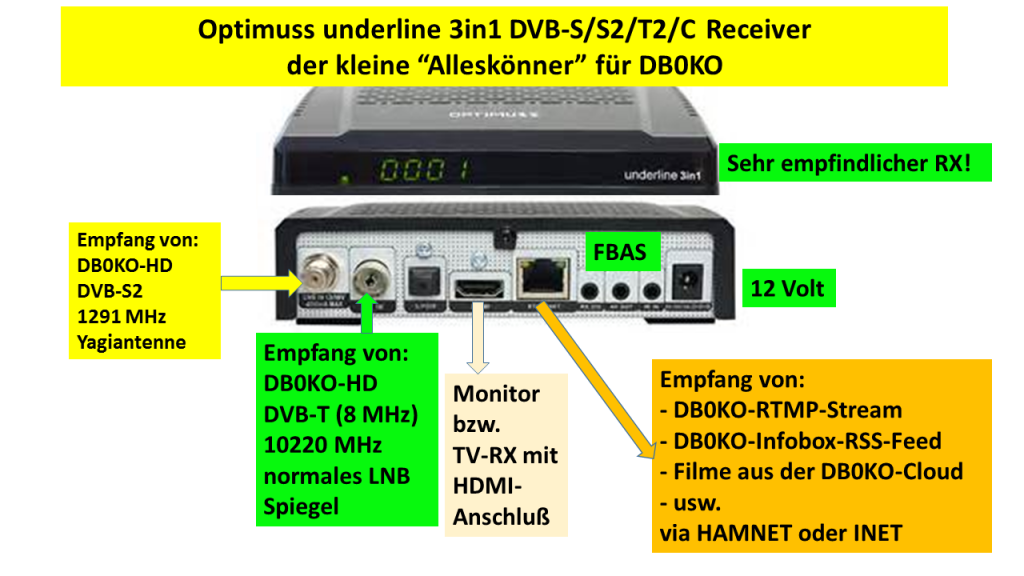

optimuss underline 3in1 DVB-T, DVB-S2, DVB-C
kann DB0HD 23cm und 3cm empfangen!
Einfache Bedienung!
Frequenzeingabe bei DVB-T (1kHz Auflösung), 8,7,6,1.7 MHz Bandbreite, 12 Volt, kleine Abmessungen
50€

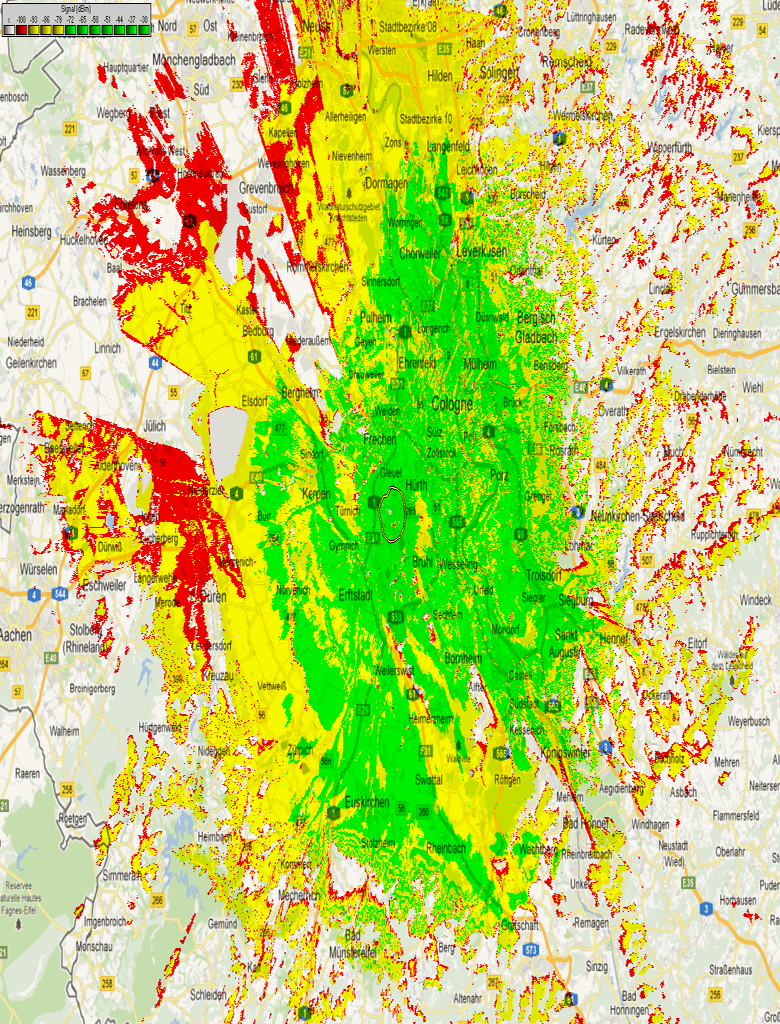

Versorgungsbereich der 23cm-Ausgabe

23cm-Plot

grün = Empfang ohne Vorverstärker sollte möglich sein!
gelb = ein Vorverstärker wird empfohlen.
rot     = Empfang nur mit hohem Aufwand möglich
.wurde mit RadioMobile erstellt.

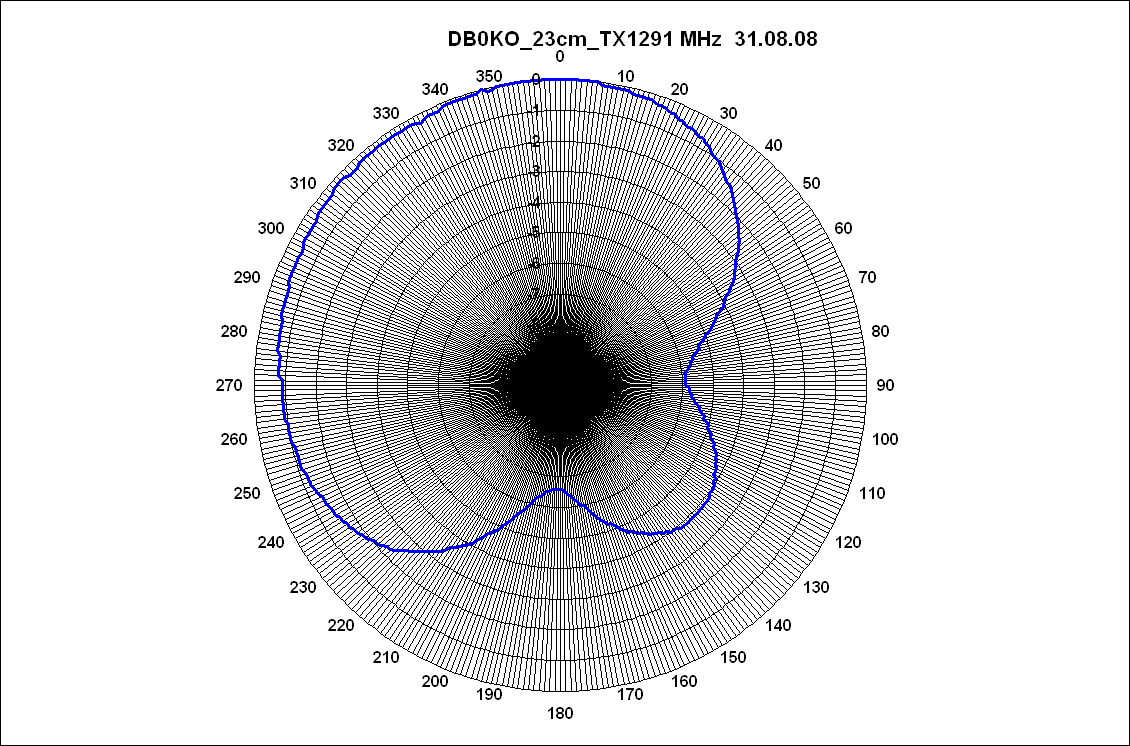

Antennendiagramm der 23cm-TX-Antenne

23cm-Ant-Diagramm

Informationen zur 3-cm-Ausgabe (DVB-T) von DB0KO Go to top

3cm-Empfangsanlage

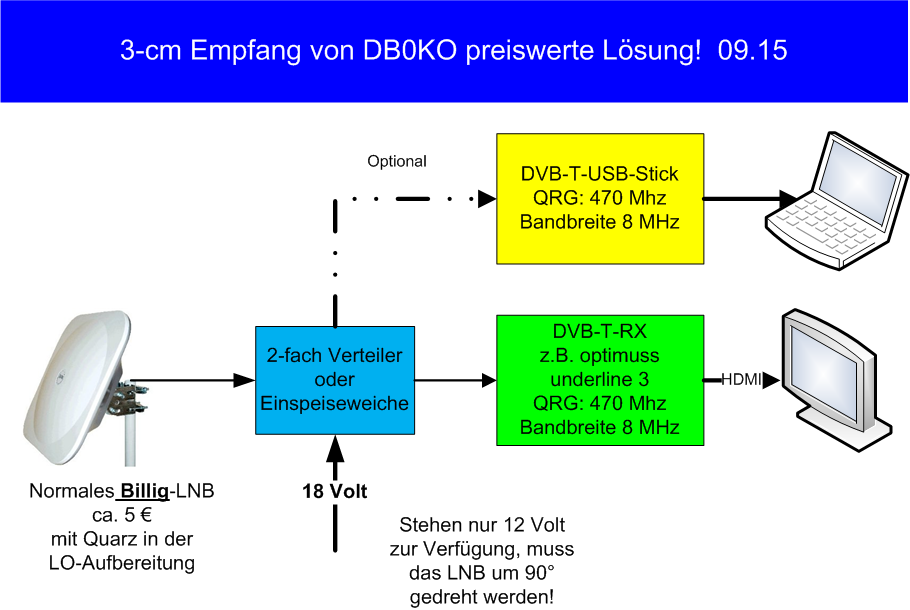

Beispiel für eine Empfangsanlage für DB0KO-3cm in DVB-T (8 MHz)

Programm

Name

Video-PID

Audio-PID

Info

1 DB0KO HD 257 (0x101) 258 (0x102) entspricht dem Programm DB0KO HD 23cm
4 DB0KO  Monitor 100 (0x64) 101 (0x65) Monitor von DB0SB, DB0RHB, DB0NDK, HD-Kamera DB0KO-HD
5 RX5-HD 768 (0x300) 769 (0x301) z.Zt. 70cm-DVB-T-RX 2 MHz
4 DB0KO 70cm 1B 33 (0x21) 49 (0x31) 70cm-DVB-T-RX 1 MHz Bandbreite. Nur Bild vorhanden, wenn ein Signal gesendet wird!
3 DB0KO 70cm h264 33 (0x21) 49 (0x31) 70-cm-HD-Eingabe

Diese Programme sind aktuell (04.11.17) empfangbar.



Welche Empfänger sind zum Empfang der 3cm-DVB-T-Ausgabe geeignet?

Optimuss

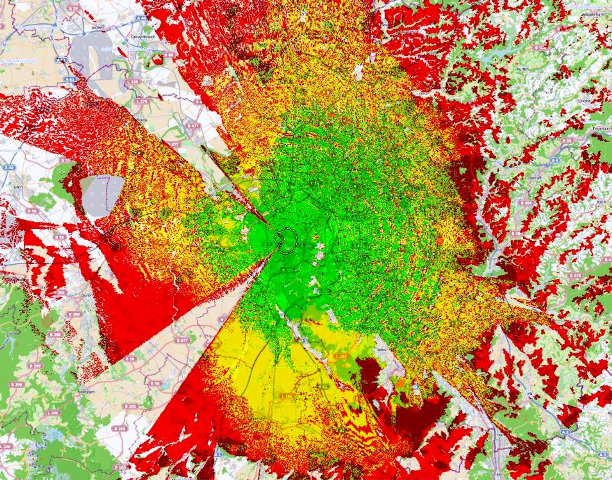

Versorgungsbereich der 3cm-Ausgabe

3cm-Plot

grün = Empfang mit kleinem Spiegel (40cm) sollte möglich sein!
gelb = Spiegelgröße 60cm empfohlen.
rot     = Empfang nur mit hohem Aufwand möglich.

mit RadioMobile erstellt

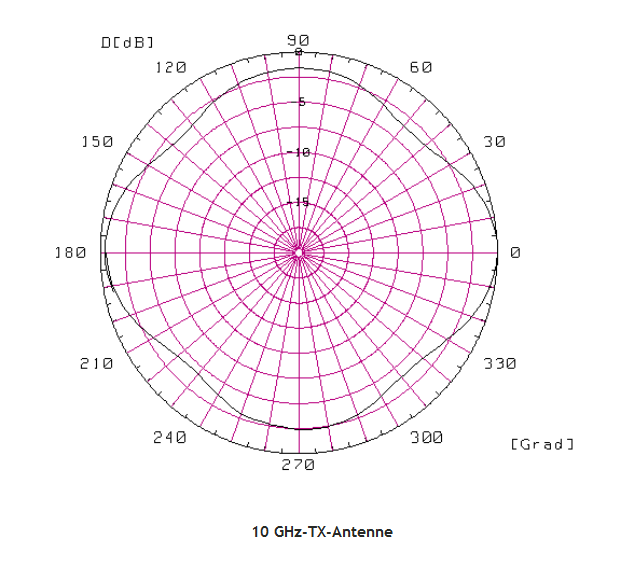

Antennendiagramm der 3cm-TX-Antenne

3cm-Ant-Diagramm

Plot erstellt von DJ6TA (Uli) Danke! Go to top
