Informationen zur 70cm-DVB-T Eingabe (Entwurf)

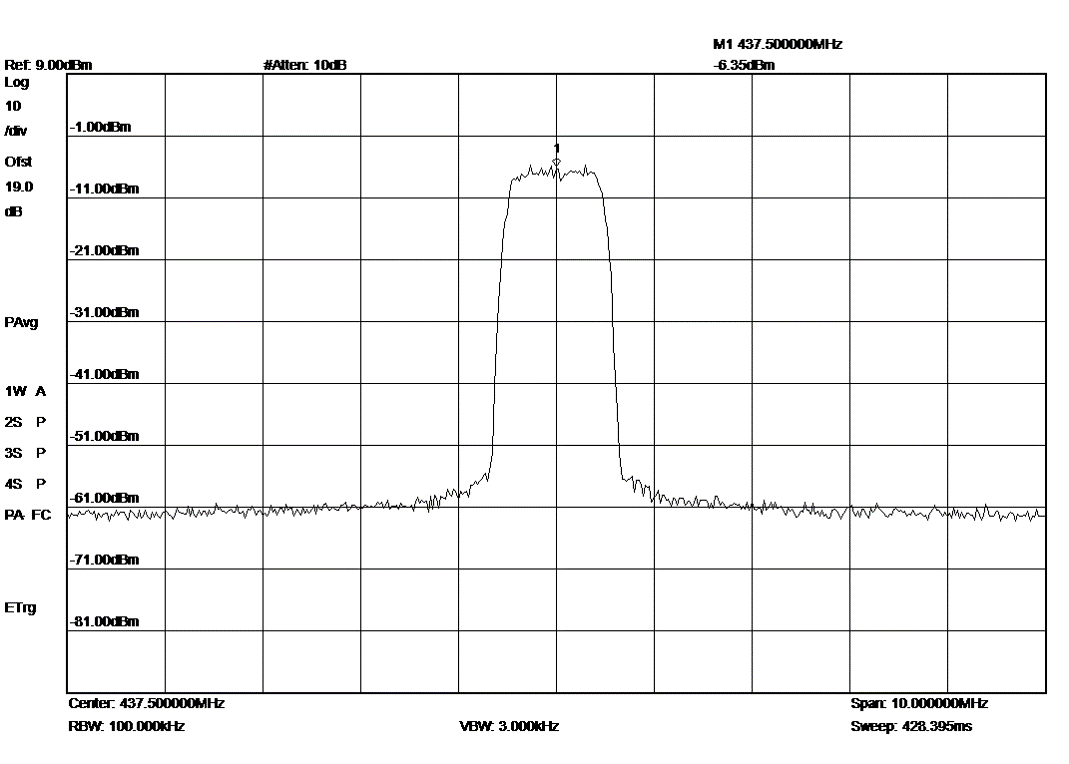

dvb-t-1mhz-tx

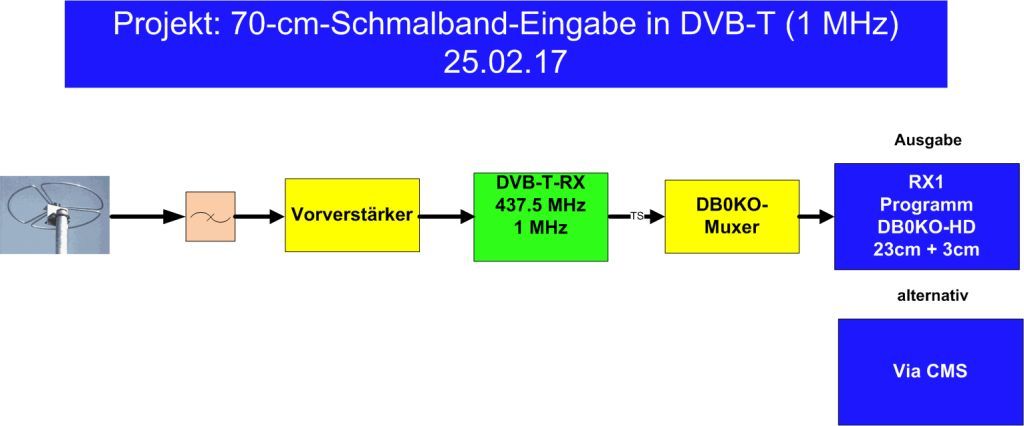

Am 01.07.16 wurde ein zusätzlicher DVB-T-Empfänger beim RX1 eingebaut! Somit kann jetzt auch die 70cm-1MHz-Eingabe im RX1-Fenster angezeigt werden. Dieser DVB-T-RX ist sowohl für MPEG- wie auch H264-Kodierungen geeignet. Man kann mit dem MiniMod-TX (SR-SYSTEM), dem HV320 (HiRes) und der neuen DB0KO-DVB-T-TX-Platine über diese Eingabe arbeiten. Wichtiger Hinweis: Das letzte Bild der Aussendung wird eingefroren!
Die DB0KO-Fernsteuerseite wurde ebenfalls geändert und mit dem Button „70cm_digital“  (in der Spalte „RX1 umschalten“) wird der RX1 auf die 70cm-Eingabe (1 MHz DVB-T) umgeschaltet. Dies ist ein Testbetrieb und wir bitten um Erfahrungsberichte.
Bisher wurden DG3KHS (Helmut, DB0KO-DVB-T-TX), DD1KU (Uli, HV320), DB7KB (Peter, MiniMod) und DC9KK (Peter, MiniMod) empfangen.
Wer ist der nächste User?

Spektrum der 70-cm-Eingabe anzeigen lassen

Bei DB0KO ist ein RF-Explorer eingebaut und dieser ist auf die 70cm-Spektrumsdarstellung programmiert. Hier können die Empfangspegel der 70cm-Eingabe anzeigt werden. Man kann also überprüfen wie stark man Relais ankommt und wie insgesamt die Störsituation ist. Hier ist mal ein Beispiel.
70cmspektrum

Das 1 MHz-DVB-T-Signal auf der 437.5 MHz ist deutlich erkennbar. Oberhalb von 438 MHz sind die DMR/FM-Relais deutlich sichtbar.
Diese Spektrumsanzeige ist via CMS oder dem Programm DB0KO-HD empfangbar. Über die Fernsteuerung kann man diese Anzeige auch als Vollbild schalten.

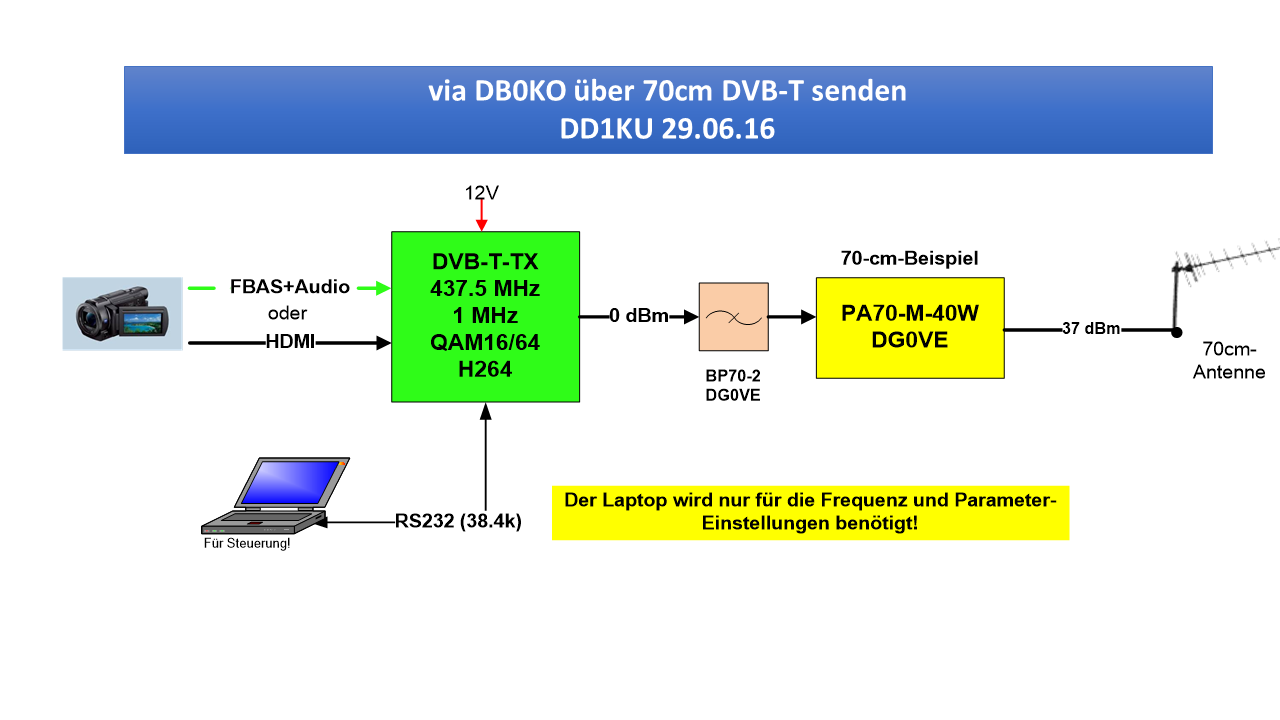

Blockschaltbild für einen 70cm-DVB-T-TX (1 MHz)

dvb-t-70

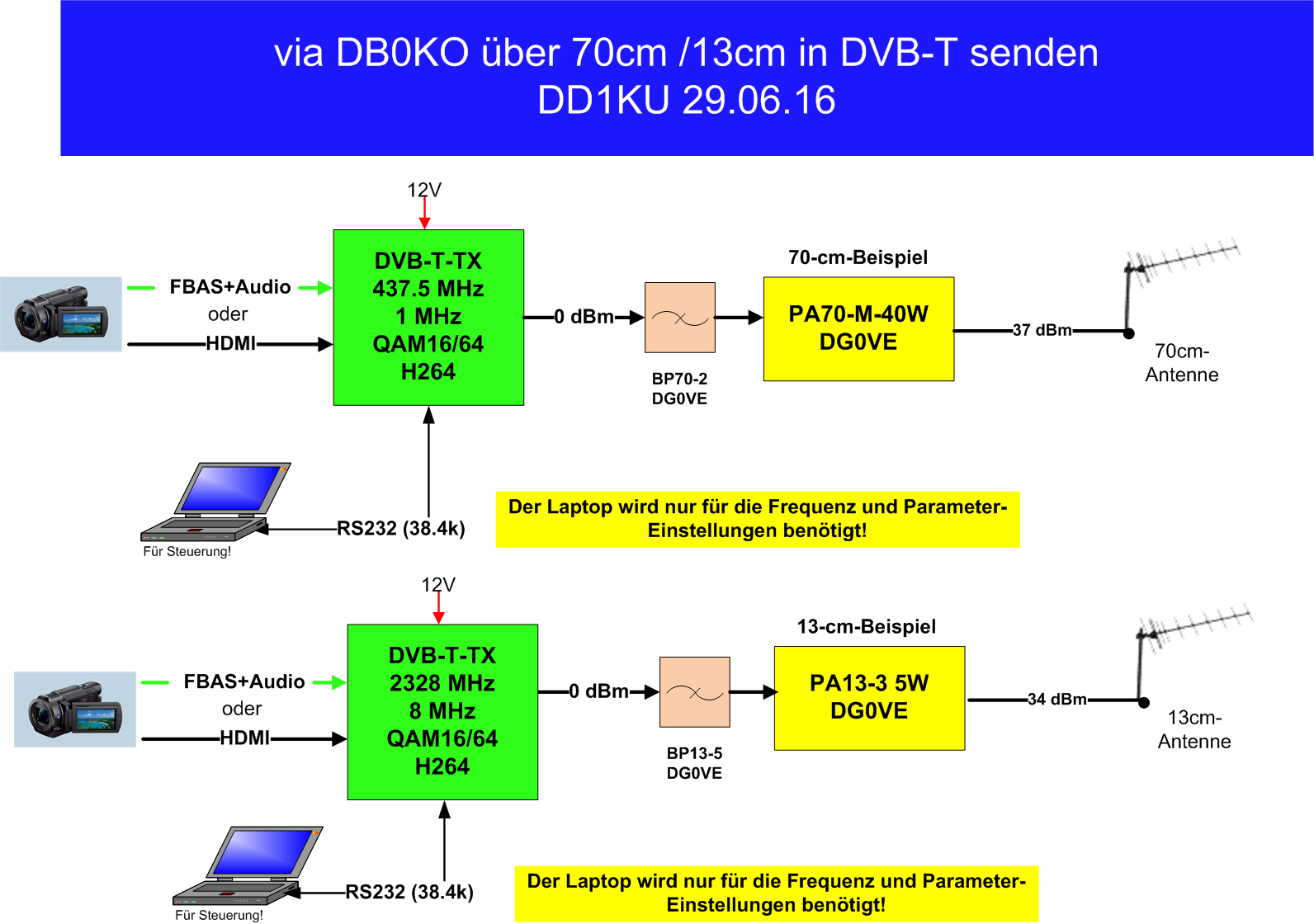

Blockschaltbid für einen DVB-T-TX für 70cm /13cm





dvb-t

In DVB-T (70cm) sind folgende User aktiv (Stand: 31.03.17)

Call TX TX-PWR Antenne Entfernung
DB7KB HV320 / MiniMod 4 Watt 2m lange Yagi
DB7KP HV320 2.5 Watt 11 Element Langyagi 2km
DC9KK DB0KO-DVB-T-TX
MiniMod
0.5 Watt 4er-Gruppe 16km
DD1KU MiniMod
HV320
DB0KO-DVB-T-TX
0.4 Watt 11 Element Langyagi 27km
DC9KH DB0KO-DVB-T-TX
DG3KHS DB0KO-DVB-T-TX
MinMod
4 Watt 11 Element Vormast 15 km
DL3KCA DB0KO-DVB-T-TX 1 Watt Quad-Antenne 1km
DL2KH DB0KO-DVB-T-TX     sk
DJ5KP DB0KO-DVB-T-TX
DO1BKT DB0KO-DVB-T-TX
DJ6TA DB0KO-DVB-T-TX




Einige Bilder von den DVB-T-User in 1 MHz-Bandbreite

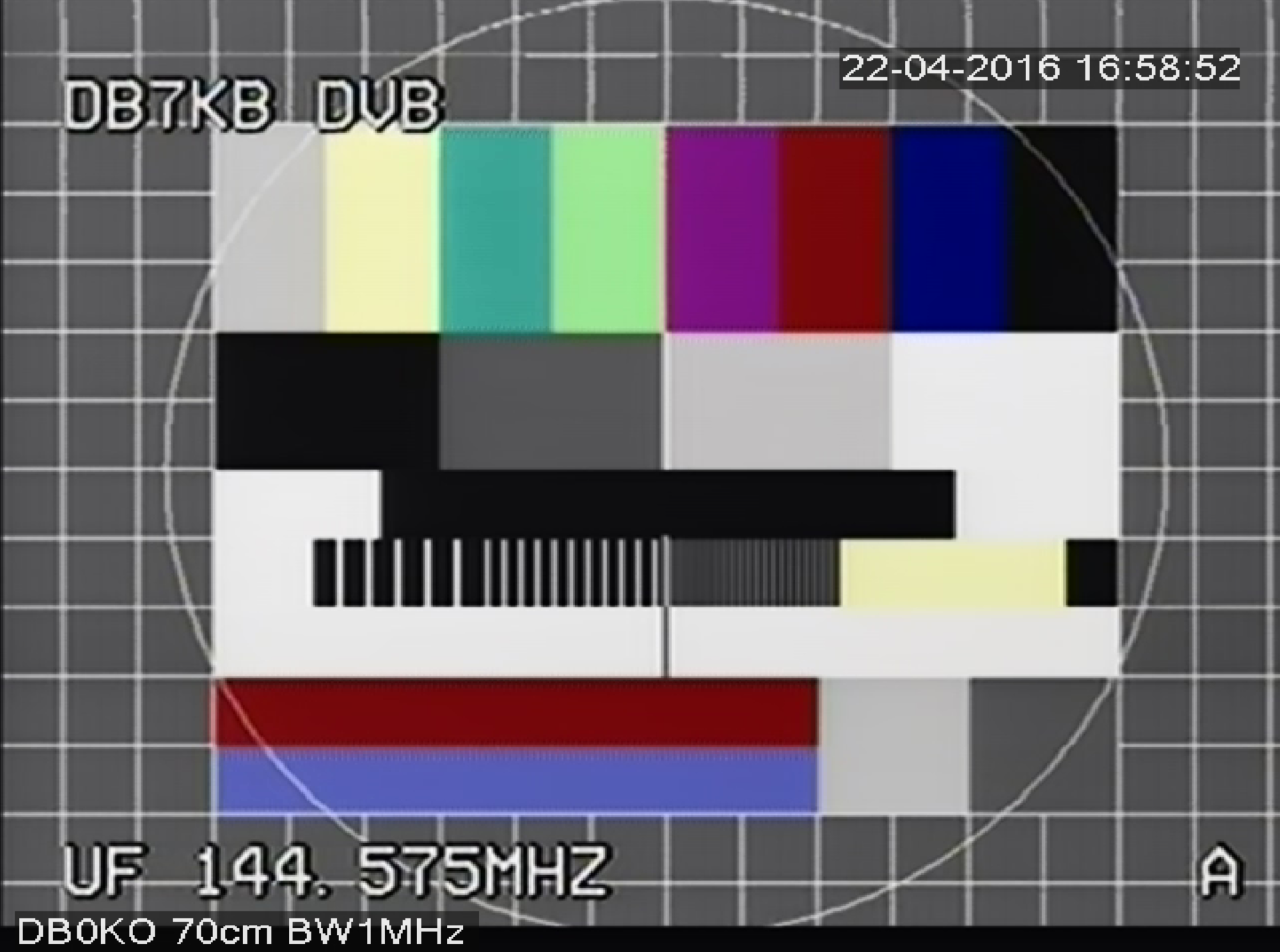

db7kb-1mhz

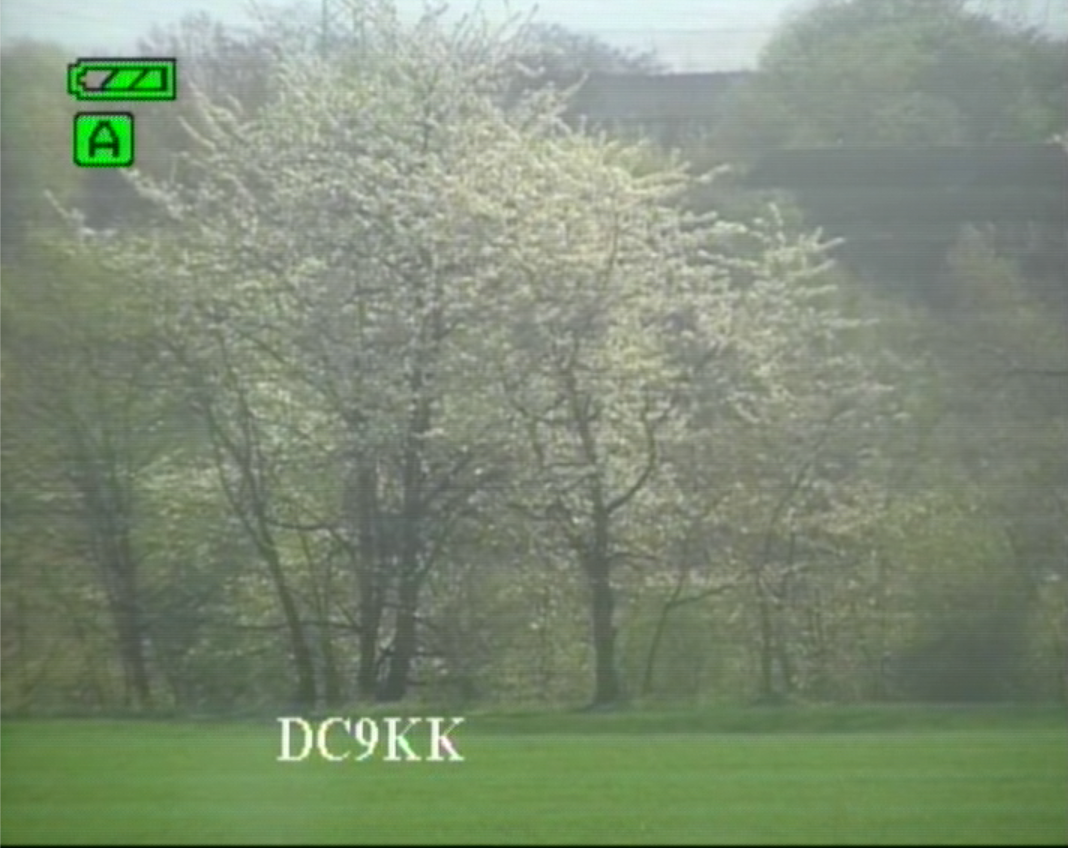

dc9kk

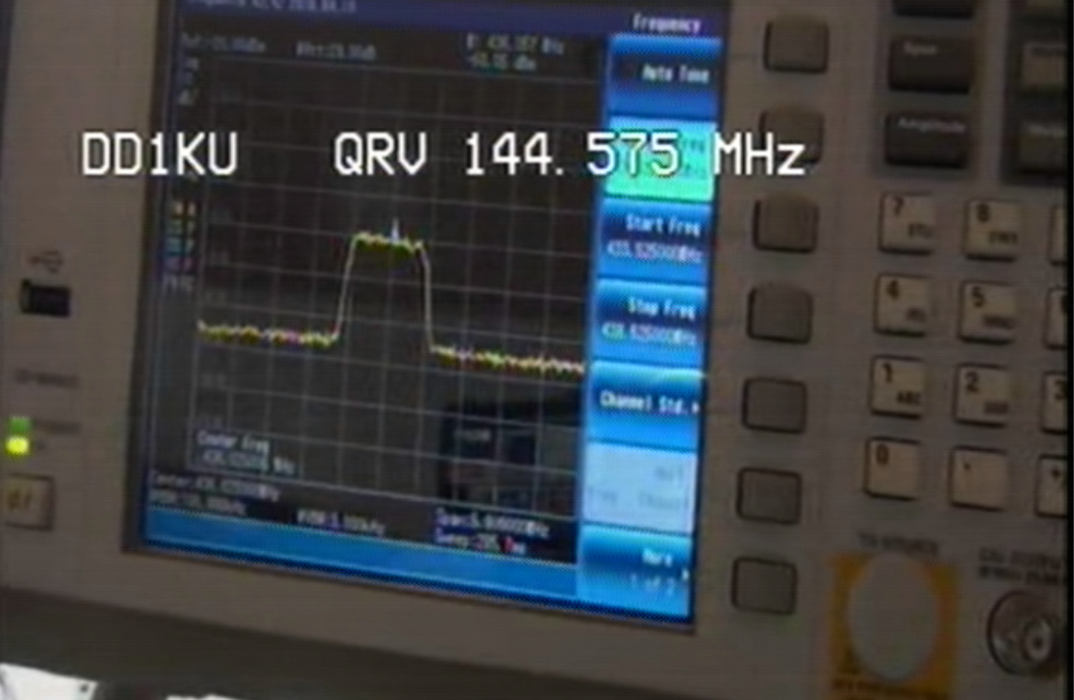

dd1ku

dg3khs

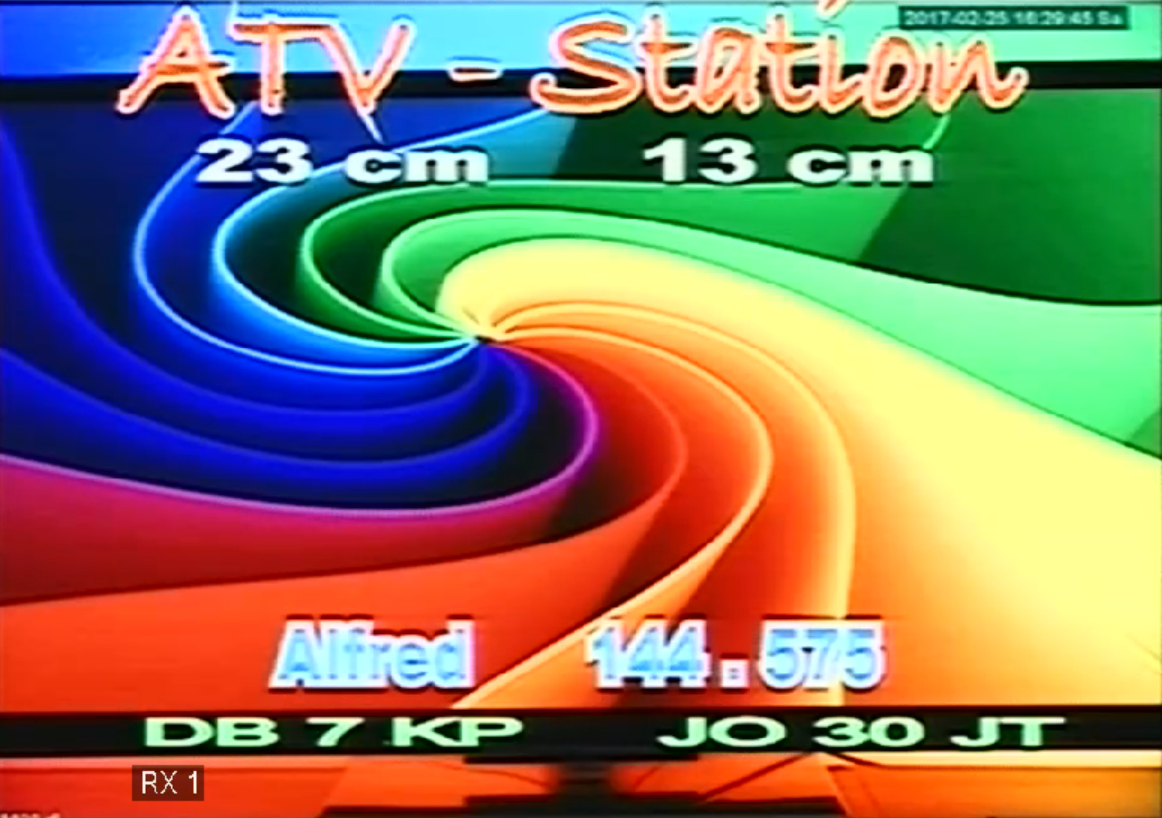

db7kp

dl3kca
